冷量范围：16.1kW~115.4kW
特点
带自然冷却机型可运行在三种工作模式：机械制冷、部分自然冷却以及完全自然冷却，
双冷源机型具有可运行在三种工作模式：机械制冷、冷冻水制冷和双冷源同时制冷；
由于将自然冷却系统设计成主制冷系统，在室外温度满足设计要求时优先启动自然冷却，大大降低了能耗；
温度控制精度可达±1℃，湿度控制精度可达±5%，为机房设备创造更稳定的运行环境；
冷源可以采用直接蒸发风冷、直接蒸发水冷，客户可以根据现场情况自由选择；
上送风和下送风两种送风方式，上回风、下回风、前回风、后回风4种回风方式；
在低负荷期间降低风机的转速，从而大幅度降低风机的能耗，并根据风系统压力的变化，及时自动调整风机的转速，保证必要的送风量或适应不同的风系统阻力；
OPTIMA-FC-INV变频系列机组均采用目前国际先进的直流变频涡旋式压缩机，可以实现无极调速，按需调节制冷量，从而达到最佳制冷效率；
-
G4空气过滤器，可清洗，便于维护，使用寿命长；
-
连续式冷凝压力控制系统，实现制冷系统的稳定运行；
-
标准运行模式与节能运行模式两种方式可选，为用户提供了一种全新节能方案；
-
变频系列采用R410A环保冷媒，标准系列型可选R407C环保冷媒，符合社会对绿色环保冷媒的要求；
-
电极式加湿系统；
-
不锈钢绕片式电加热器。
|
型号
|
|
16E1A1
|
20E1A1
|
26E1A2
|
30E1A2
|
35E1A2
|
40E2A3
|
50E2A3
|
60E2A4
|
70E2A4
|
80E2A4
|
90E2A5
|
100E2A5
|
|
送风方式
|
|
O：上送风；U：下送风
|
|
机组供电
|
|
380V-3Ph-50Hz
|
|
制冷量
|
|
|
|
DXA(1)
|
kW
|
18.9
|
22.0
|
28.5
|
31.9
|
37.6
|
46.6
|
55.1
|
65.3
|
74.5
|
84.6
|
90.7
|
103.4
|
|
DXW(2)
|
kW
|
17.6
|
21.5
|
27.9
|
31.2
|
36.1
|
45.8
|
57.2
|
62.1
|
72.2
|
82.3
|
90.4
|
106.7
|
|
压缩机
|
|
全封闭涡旋式
|
|
送风机
|
|
|
|
形式
|
|
无蜗壳EC后倾离心风机
|
|
数量
|
n.
|
1
|
1
|
1
|
1
|
1
|
2
|
2
|
3
|
3
|
3
|
3
|
3
|
|
风量
|
m3/h
|
5750
|
6320
|
8900
|
9600
|
9600
|
12600
|
13600
|
17800
|
19200
|
21000
|
24600
|
27900
|
|
电加热量
|
kW
|
6
|
6
|
9
|
9
|
9
|
13.5
|
13.5
|
18
|
18
|
18
|
18
|
18
|
|
电加湿量
|
kg/h
|
3
|
3
|
5
|
5
|
5
|
8
|
8
|
8
|
8
|
8
|
8
|
8
|
|
风冷室外机(DXA)
|
|
CME5*1
|
CME8*1
|
CME10*1
|
CME10*1
|
CME15*1
|
CME8*2
|
CME10*2
|
CME10*2
|
CME15*2
|
CME15*2
|
CME20*2
|
CME20*2
|
|
宽*深*高
|
mm
|
875*890*1960
|
1480*890*1960
|
1750*890*1960
|
2490*890*1960
|
3095*890*2050
|
|
DXA重量
|
kg
|
310
|
360
|
370
|
410
|
415
|
620
|
670
|
930
|
980
|
1020
|
1210
|
1250
|
|
DXW重量
|
kg
|
322
|
374
|
385
|
423
|
431
|
656
|
709
|
971
|
1013
|
1076
|
1256
|
1300
|
(1)回风干球温度24℃、相对湿度50%，室外环境干球温度35℃的情况下；
(2)指回风干球温度24℃、相对湿度50%，冷凝器进水温度30℃，标准水流量情况下。
|
型号
|
|
16E1A1
|
20E1A1
|
26E1A2
|
30E1A2
|
35E1A2
|
40E2A3
|
50E2A3
|
60E2A4
|
70E2A4
|
80E2A4
|
90E2A5
|
100E2A5
|
|
送风方式
|
|
O：上送风；U：下送风
|
|
机组供电
|
|
380V-3Ph-50Hz
|
|
制冷量
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
DXA(1)
|
kW
|
18.9
|
22
|
28.5
|
31.9
|
37.6
|
46.6
|
55.1
|
65.3
|
74.5
|
84.6
|
90.7
|
103.4
|
|
DXW(2)
|
kW
|
17.6
|
21.5
|
27.9
|
31.2
|
36.1
|
45.8
|
57.2
|
62.1
|
72.2
|
82.3
|
90.4
|
106.7
|
|
自然冷却制冷量(3)
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
DXA
|
kW
|
16.5
|
21.8
|
30.1
|
33.6
|
37.6
|
42.4
|
50.3
|
55.9
|
67.3
|
78.5
|
93.4
|
104.6
|
|
DXW
|
kW
|
16.5
|
21.8
|
30.1
|
33.6
|
37.6
|
42.4
|
50.3
|
55.9
|
67.3
|
78.5
|
93.4
|
104.6
|
|
压缩机
|
|
全封闭涡旋式
|
|
送风机
|
|
|
|
形式
|
|
无蜗壳（EC）后倾离心风机
|
|
数量
|
n.
|
1
|
1
|
1
|
1
|
1
|
2
|
2
|
3
|
3
|
3
|
3
|
3
|
|
风量
|
m3/h
|
5750
|
6320
|
8900
|
9600
|
9600
|
12600
|
13600
|
17800
|
19200
|
21000
|
24600
|
27900
|
|
电加热量
|
kW
|
6
|
6
|
9
|
9
|
9
|
13.5
|
13.5
|
18
|
18
|
18
|
18
|
18
|
|
电加湿量
|
kg/h
|
3
|
3
|
5
|
5
|
5
|
8
|
8
|
8
|
8
|
8
|
8
|
8
|
|
风冷室外机(DXA)
|
|
CME5*1
|
CME8*1
|
CME10*1
|
CME10*
|
CME15*1
|
CME8*2
|
CME10*2
|
CME10*2
|
CME15*2
|
CME15*2
|
CME20*2
|
CME20*2
|
|
干式冷却器(DXA)
|
|
CMEH20*1
|
CMEH30*1
|
CMEH40*1
|
CMEH40*1
|
CMEH50*1
|
CMEH50*1
|
CMEH60*1
|
CMEH60*1
|
CMEH70*1
|
CMEH80*1
|
CMEH50*2
|
CMEH60*2
|
|
干式冷却器 (DXW)
|
|
CMEH20*1
|
CMEH30*1
|
CMEH40*1
|
CMEH40*1
|
CMEH50*1
|
CMEH60*1
|
CMEH70*1
|
CMEH80*1
|
CMEH50*2
|
CMEH50*2
|
CMEH60*2
|
CMEH70*2
|
|
宽*深*高
|
mm
|
875*890*1960
|
1480*890*1960
|
1750*890*1960
|
2490*890*1960
|
3095*890*2050
|
|
FC.DXA重量
|
kg
|
315
|
366
|
375
|
413
|
420
|
630
|
680
|
940
|
980
|
1040
|
1230
|
1270
|
|
FC.DXW重量
|
kg
|
348
|
405
|
423
|
464
|
476
|
708
|
770
|
1037
|
1085
|
1157
|
1338
|
1392
|
(1) 指回风干球温度24℃、相对湿度50%，室外环境干球温度35℃，变频压缩机处于经济转速的情况下；
(2) 指回风干球温度24℃、相对湿度50%，冷凝器进水温度30℃，标准水流量，变频压缩机处于经济转速的情况下；
(3) 指回风干球温度24℃、相对湿度50%，室外环境温度2℃，标准水流量情况下。

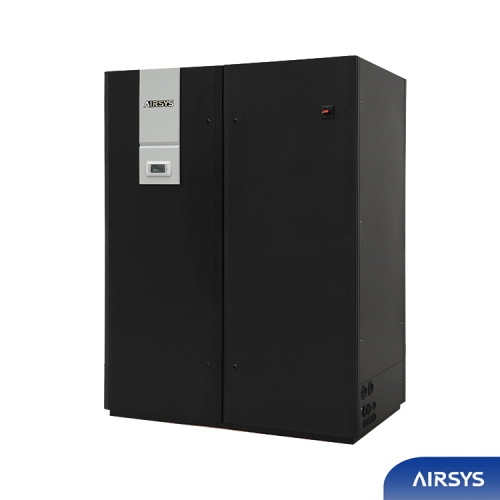

OPTIMA-FC双冷源或带自然冷却功能的精密机房空调可同时采用集中冷冻水和直接蒸发制冷两种冷源，提供更高的可靠性及灵活经济的运行模式；自然冷却机型可以大幅度降低空调能耗，节省运行费用。
